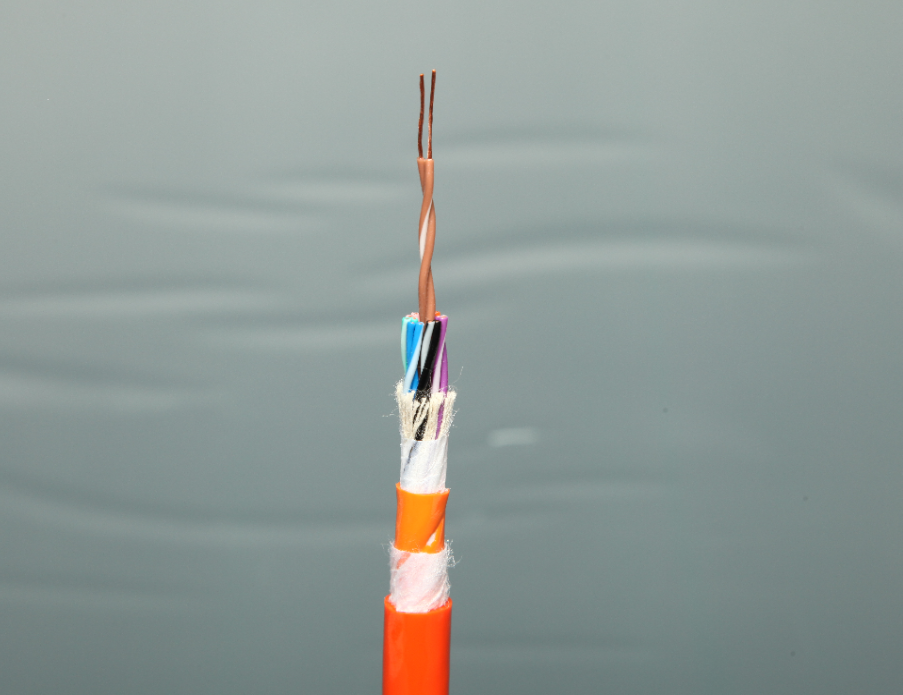

產品結構
導線: 多股超細精絞無氧銅絲,符合VDE0295CLASS 6標準
絕緣: 高耐熱耐磨PVC復合物
顏色代碼: "≤0.5mm 顏色表示,A線:棕、黑、藍、紫、粉紅、橙與B線黑色芯線成對
≥0.5mm 黑色數字白色號碼編號,相鄰數字編碼成對"
芯線結構: 成對結構后分層集束,防扭結結構設計。
屏蔽: 鍍錫銅網編織屏蔽,密度70%以上
護套材料: 阻燃耐熱耐油丁腈橡膠復合物
護套顏色: "黑色(RAL9005)灰色(RAL7001) 橙色(RAL2003)"
技術參數
額定電壓: "截面<0.5mm2:300/300V
截面≥0.5mm2:300/500V"
測試電壓: 2000V
最小彎曲半徑:
固定敷設: 5×D
移動安裝: 彎曲半徑不小于7.5×D,彎曲半徑越大,彎曲壽命隨之遞增。
使用溫度:
固定敷設: -30℃至+80℃
移動安裝: -20℃至+80℃
抗輻射強度: 8×107cJ/kg
阻燃性: 符合IEC60332-1-2+EN60332-1-2
耐油性: 參見耐油性附表
耐化學性: 參見耐化學性附表
特性要求
移動特性: ◆敷設行程: 50m,加速度15m/S2,移動速度1m/S
◆彎曲壽命:20次/分鐘,>300萬次
特性: ◆防淺水、防油、抗紫外線、耐候性
◆耐寒、耐磨性、能承受一定的機械外力
◆ 穩定的信號傳輸特性(抗干擾、抗串?dāng)_)
符合認證 ROHS ISO9001
使用范圍
適用于連續往復運動下的安裝,特別是工業作用環境下的頻繁彎曲場合,如現代化機械標準部件的拖鏈中及物流系統、操控系統、機械自動化系統等。
數控機床、電子設備、五金沖壓、木材石材機械、玻璃與門窗機械、注塑機、機械(人)手、建筑機械、重型機器廠、汽車制造、起重運輸設備、
自動化倉庫、碼頭、消防車等的室內外環境需要屏蔽的場所。特別需要無差異和變化的穩定的信息傳導與監控。
常用型號
產品型號 Type |
芯數及截面積 Cores or Section |
近似外徑 External Diameter mm |
近似重量 Weight kg/km |
產品型號 Type |
芯數及截面積 Cores or Section |
近似外徑 External Diameter mm |
近似重量 Weight kg/km |
||||||||||||||||||||||||||||||||||||||||||
Chainflex?YP110 | 1對 | 0.1×2C | 4.2 | 20.9 | FA-YP | 1對 | 0.2×2C | 4.3 | 22.7 | ||||||||||||||||||||||||||||||||||||||||
Chainflex?YP110 | 2對 | 0.1×2C | 6.6 | 40.9 | FA-YP | 2對 | 0.2×2C | 6.8 | 43.6 | ||||||||||||||||||||||||||||||||||||||||
Chainflex?YP110 | 3對 | 0.1×2C | 6.9 | 49.1 | FA-YP | 3對 | 0.2×2C | 7.2 | 54.5 | ||||||||||||||||||||||||||||||||||||||||
Chainflex?YP110 | 4對 | 0.1×2C | 7.6 | 60.0 | FA-YP | 4對 | 0.2×2C | 7.8 | 66.4 | ||||||||||||||||||||||||||||||||||||||||
Chainflex?YP110 | 5對 | 0.1×2C | 8.2 | 70.9 | FA-YP | 5對 | 0.2×2C | 8.5 | 79.1 | ||||||||||||||||||||||||||||||||||||||||
Chainflex?YP110 | 6對 | 0.1×2C | 9.1 | 83.6 | FA-YP | 6對 | 0.2×2C | 9.3 | 92.7 | ||||||||||||||||||||||||||||||||||||||||
FA-YP | 7對 | 0.1×2C | 9.8 | 95.5 | FA-YP | 7對 | 0.2×2C | 10.1 | 106.4 | ||||||||||||||||||||||||||||||||||||||||
Chainflex?YP110 | 8對 | 0.1×2C | 11.0 | 117.3 | FA-YP | 8對 | 0.2×2C | 11.3 | 128.2 | ||||||||||||||||||||||||||||||||||||||||
Chainflex?YP110 | 9對 | 0.1×2C | 11.4 | 122.7 | FA-YP | 9對 | 0.2×2C | 11.8 | 137.3 | ||||||||||||||||||||||||||||||||||||||||
Chainflex?YP110 | 10對 | 0.1×2C | 11.8 | 132.7 | FA-YP | 10對 | 0.2×2C | 12.2 | 148.2 | ||||||||||||||||||||||||||||||||||||||||
Chainflex?YP110 | 11對 | 0.1×2C | 11.8 | 139.1 | FA-YP | 11對 | 0.2×2C | 12.2 | 156.4 | ||||||||||||||||||||||||||||||||||||||||
Chainflex?YP110 | 12對 | 0.1×2C | 12.4 | 151.8 | FA-YP | 12對 | 0.2×2C | 12.8 | 170.0 | ||||||||||||||||||||||||||||||||||||||||
Chainflex?YP110 | 13對 | 0.1×2C | 12.4 | 158.2 | FA-YP | 13對 | 0.2×2C | 12.8 | 178.2 | ||||||||||||||||||||||||||||||||||||||||
Chainflex?YP110 | 14對 | 0.1×2C | 13.1 | 170.9 | FA-YP | 14對 | 0.2×2C | 13.5 | 192.7 | ||||||||||||||||||||||||||||||||||||||||
Chainflex?YP110 | 15對 | 0.1×2C | 13.1 | 177.3 | FA-YP | 15對 | 0.2×2C | 13.5 | 200.0 | ||||||||||||||||||||||||||||||||||||||||
Chainflex?YP110 | 16對 | 0.1×2C | 13.8 | 190.9 | FA-YP | 16對 | 0.2×2C | 14.3 | 215.5 |
